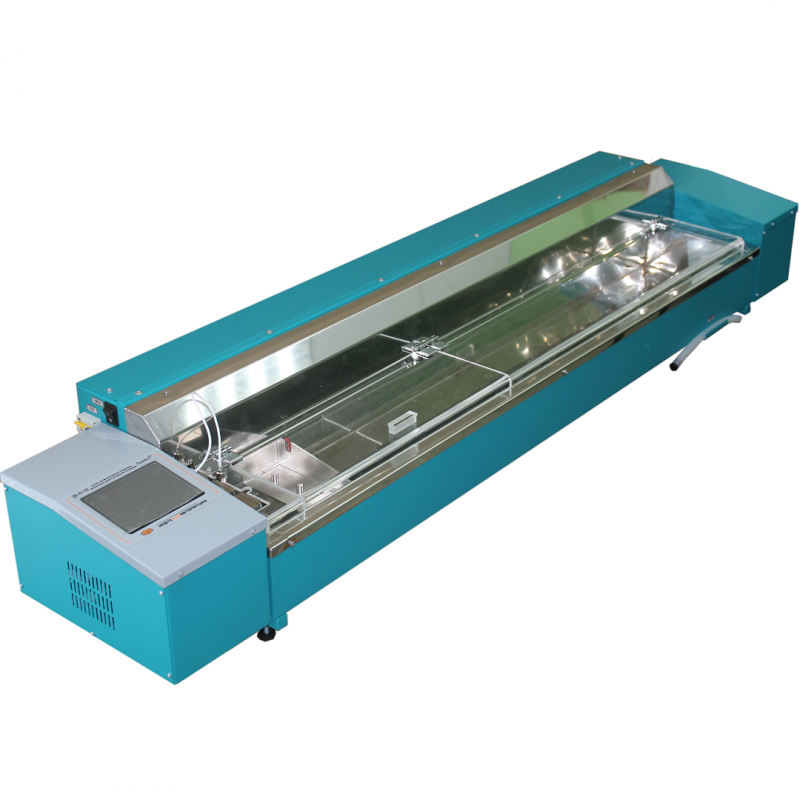

Аппарат автоматический для определения растяжимости нефтяных битумов
Реализованные стандарты:
ГОСТ 33138
ГОСТ 11505
ГОСТ Р 52056
ГОСТ 11262
ASTM D 113
ASTM D 6084
EN 13398
EN 13587
EN 13589
EN 13703
Реализованные стандарты:
ГОСТ 33138
ГОСТ 11505
ГОСТ Р 52056
ГОСТ 11262
ASTM D 113
ASTM D 6084
EN 13398
EN 13587
EN 13589
EN 13703
Под заказ
- ЛинтеЛ ДБ-20-100 обеспечивает автоматическое испытание образцов битума на растяжимость (дуктильность), эластичность, энергию деформации, а также испытание пластмасс и полимеров на растяжение
- Аппарат обеспечивает заданную температуру в зоне испытаний за счет встроенного термокриостата от -10 до +40°С
- ЛинтеЛ ДБ-20-100 позволяет проводить испытание от 1 до 3-х образцов с максимальным усилием разрыва до 30 кг на каждый образец
- Автоматическое перемещение каретки с заданной скоростью
- Интеграция с системой сбора данных ЛинтеЛ Линк позволяет осуществлять сбор и передачу результатов лабораторных испытаний с аппарата на персональный компьютер по беспроводной связи. Интеграция с лабораторной информационной системой ЛинтеЛ ЛИС обеспечивает комплексную автоматизацию лабораторной деятельности
- Встроенный насос для перемешивания теплоносителя бани и современная система охлаждения обеспечивают минимальный градиент температуры в разных частях бани
- Ведение журнала испытаний обеспечивает хранение до 100 результатов испытаний и 30 графиков нагружения образцов
- Запоминание значения растяжимости и номера пробы в автоматическом режиме по падению усилия натяжения или по нажатию оператором выносной кнопки фиксации разрыва образца
- Возможность проверки показаний датчика температуры бани образцовым термометром
- Система взаимодействия с оператором на основе цветного сенсорного дисплея облегчает освоение и повседневную эксплуатация аппарата
- Комплект разборных форм для образцов, поставляемых с аппаратом, соответствуют ГОСТ, ASTM, EN и обеспечивают удобную подготовку образцов к испытанию
- Прозрачная эргономичная крышка
- Система полной самодиагностики с индикацией причин неисправностей на дисплее
- Остановка процесса испытания по окончанию анализа со звуковой сигнализацией
- Возможность запуска термостата по таймеру – «отложенный запуск»
| Технические характеристики | |
|---|---|
| Максимальная длина растяжимости испытуемых образцов | 1 000 мм |
| Количество одновременно испытываемых образцов | от 1 до 3 |
| Максимальная нагрузка на каждый измеритель | 300 Н |
| Скорость перемещения каретки | от 0,1 до 100 см/мин |
| Объем ванны | 17 л |
| Диапазон поддерживаемой температуры ванны | от -10 до +40 °C |
| Точностные характеристики | |
|---|---|
| Точность измерения усилия | ±1 % |
| Неравномерность температуры теплоносителя в ванне | не более 0,5 °С |
| Погрешность измерения температуры | не более ±0,2 °С |
| Точность поддержания скорости каретки | не более ±0,25 см/мин |
| Точность измерения длины | ± 2мм |
| Отклонение размеров форм | соответствуют стандартам |
| Эксплуатационные характеристики | |
|---|---|
| Потребляемая мощность | не более 650 Вт |
| Габаритные размеры | 1750 х 260 х 370 мм (ширина х высота х глубина) |
| Масса аппарата в упаковке | не более 100 кг |
| Температура окружающего воздуха | от 10 до 35 °C |
|
Относительная влажность при температуре +25°С |
не более 80% |
| Напряжение сети питания | от 198 до 242 В |
| Частота сети питания | от 49 до 51 Гц |
| Срок службы | 6 лет, не более 15 000 часов |
| Гарантийный срок эксплуатации | 1 год, не более 2 500 часов |
| Безопасность | |
|---|---|
| Электробезопасность | Дифференциальный автомат, предотвращающий поражение электрическим током пользователя и повреждение аппарата в результате короткого замыкания |
| Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности |
| Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
Комплектация
| Комплектация | |
|---|---|
| Аппарат ЛинтеЛ ДБ-20-100 | 1 шт. |
| Форма для битума EN 13398, ASTM D 113, ГОСТ 11505, ГОСТ Р 52056, ГОСТ 33138 | 6 шт. |
| Пластина формы | 6 шт. |
| Столик для форм с пробами | 1 шт. |
| Зажим для испытаний по ГОСТ 11262 | 2 шт. |
| Кнопка выносная | 1 шт. |
| Нож | 1 шт. |
| Фильтр теплоносителя | 1 шт. |
| Трубка силиконовая медицинская 10х2 | 3,5 м |
| Муфта быстросъёмная 1/2" | 2 шт. |
| Штуцер «ёлочка» 14 мм – 1/2" | 2 шт. |
| Хомут 16 мм | 3 шт. |
| Сито № 7 | 1 шт. |
| Корпус магистрального фильтра 10SL 1/2" | 1 шт. |
| Магистральный фильтр БФ-10SL (железо и накипь) | 1 шт. |
| Коробка для принадлежностей | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
| Программа и методика аттестации | 1 шт. |
| Дополнительно (по отдельному заказу) | |
|---|---|
| Система сбора данных ЛинтеЛ Линк | Программно-аппаратное обеспечение, предназначенное для сбора и передачи результатов испытаний с аппаратов производства АО БСКБ «Нефтехимавтоматика» на персональный компьютер по беспроводной связи |
| Лабораторная информационная система ЛинтеЛ ЛИС | Программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности |
| Термометр электронный (вариант исполнения №1) | Измеритель температуры (ТЦМ 9410 М2) с датчиком ТТЦ01-180 |
Средства для аттестации
Оборудование, рекомендуемое для аттестации (в комплект поставки не входит)Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
| Наименование средства | Пределы измерения | Класс точности, погрешность измерения | Назначение при аттестации аппарата | Нормативные документы, устанавливающие требования к средствам измерений |
|---|---|---|---|---|
| Линейка | 1000 мм | не более 0,2 мм | Проверка встроенного измерителя длины | ГОСТ 427-75 |
|
Секундомер СОCпр-2б-2-000 |
от 0 до 60 с от 60 с до 60 мин |
2 | Проверка скорости каретки | ТУ 25-1894.003-90 |
|
Штангенциркуль |
от 0 до 125 мм | ±0,05 мм | Измерение размеров форм | ГОСТ 166-89 |
| Термометр ТЦМ 9410/М2 с датчиком ТТЦ 01-180 | от -50 до +200ºC | ±(0,05+0,0005 |t|+0,01) | Измерение температуры теплоносителя в зоне испытания | ТУ 4211-065-13282997-05 |
|
Динамометр |
от 0,05 до 0,5 кН | ±0,24 % | Проверка датчиков силы |
ГОСТ 13837-79, ГОСТ Р 55223-2012, ТУ 4273-025-67392736-2012 |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
