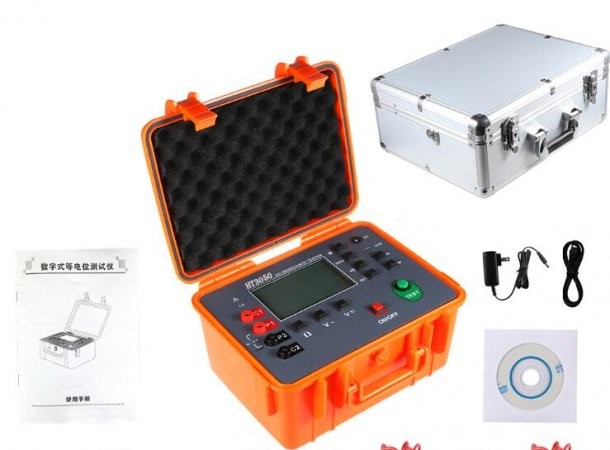

В приборе для измерения удельного сопротивления земли, также именуемом как микроомметр, омметр, тестер сопротивления заземления постоянного тока, применяется наиболее современная микропроцессорная технология. Это прибор специального назначения для обнаружения качества эквипотенциальной связи между металлическими элементами зданий, строений, молниеотводов, фундаментов, шкафов, стальных прутьев, труб, окон, отбойников, радиаторов и сборочных линий. С его помощью также можно проводить измерения сопротивления соединений проводников между различным электрооборудованием и заземлением, сопротивление постоянного тока трансформаторов, а также сопротивление заземления выключателей, контактов розеток, грунтов, металлических проводов, сварных точек и прочих невысоких сопротивлений. Прибор находит широкое применение в телекоммуникационных технологиях, электроэнергетике, метеорологии, управлении компьютерными сетями, нефтедобыче, на АЗС, на промышленных предприятиях для проверки сетки заземления, громоотводов и т.д. Помимо основного функционала с помощью данного прибора можно проводить измерения напряжения постоянного и переменного тока.
|
Функционал |
Измерение сопротивления эквипотенциальных соединений между металлическими компонентами, измерение малых значений сопротивления, измерение сопротивления соединяемых проводников между землей и электродами заземления, проверка переходного сопротивления контактов и т.д. |
|
Диапазон сопротивления постоянного тока |
0,0001 Ом ~ 30,00 кОм Точность: ±1% показания прибора ±5 цифр |
|
Разрешение сопротивления |
0,0001 Ом |
|
Метод испытания |
Четырехпроводное измерение |
|
Ток испытания |
≥ 1 A |
|
Напряжение разомкнутой цепи |
≤ 7 В |
|
Коэффициент нагрузки |
Коэффициент нагрузки измерения ≤ 15 Вт |
|
Диапазон напряжения постоянного тока |
0,0~1000 В переменного тока Точность: ±1,5% показания прибора ±5 цифр |
|
Разрешение напряжения постоянного тока |
0,1 В |
|
Диапазон напряжения переменного тока |
0,0~750 В постоянного тока Точность: ±1,5% показания прибора ±3 цифры |
|
Разрешение напряжения переменного тока |
0,1 В |
|
Энергопотребление |
6 В постоянного тока, аккумулятор высокой емкости 4,5 Ач Непрерывная работа в режиме ожидания составляет более 100 ч |
|
Подсветка |
Регулируемая серая подсветка экрана, подходят для применения в местах с недостаточным освещением |
|
Экран |
Большой ЖК-экран 4-бит с серой подсветкой 4-bit large LCD display, gray screen backlight |
|
Индикация во время измерения |
Во время измерения мигает светодиодный индикатор, на ЖК-экране отображается обратный отсчет |
|
Размеры экрана |
108×65 мм |
|
Размеры прибора |
Д×Ш×В: 277,2×227,5×153 мм |
|
Длина испытательной линии |
Красная 5 м, черная 5 м, каждой по 2 шт. |
|
Время измерения |
Измерение сопротивления: около 3 с., измерение напряжения: около 2 с. |
|
USB |
Сохраненные данные измерений можно перенести на ПК через порт USB для последующего хранения, обработки или распечатки |
|
Интерфейс коммуникации |
USB – 1 шт. |
|
Хранение данных |
500 групп, при сохранении на экране появляется символ "MEM", при заполнении памяти — "FULL" |
|
Обзор данных |
Функция обзора данных: отображается символ "MR" |
|
Отображение перегрузки |
Функция отображения выхода за пределы диапазона: отображается символ "OL" |
|
Сигнал тревоги |
Сигнал тревоги срабатывает, когда измеренное значение превышает заданное значение сигнала тревоги |
|
Напряжение на аккумуляторе |
Отображение уровня заряда аккумулятора в режиме реального времени, сигнализация низкого уровня заряда |
|
Автоматическое отключение |
Символ "APO" показывает автоматическое отключение через 15 минут |
|
Потребление тока |
Режим ожидания: 30 мА макс. (подсветка выключена) |
|
Подсветка включена: 43 мА макс. |
|
|
Измерение: 2 A макс. (подсветка выключена) |
|
|
Масса |
Прибор: 2397 г (вместе с аккумулятором) |
|
Испытательная линия: 850 г (вместе с простой испытательной линией) |
|
|
Кейс для переноски: 1200 г |
|
|
Рабочая температура и влажность |
-10℃~40℃; ниже 80% ОВ |
|
Температура и влажность при хранении |
-20℃~60℃; ниже 70% ОВ |
|
Защита от перегрузки |
C1-C2 P1-P2 переменный ток 280 В/3 секунды между портами |
|
Сопротивление изоляции |
Свыше 10 Мом (500 В между цепью и корпусом) |
|
Сопротивление давлению |
Переменный ток 3700 В/ СКЗ (между цепью и корпусом) |
|
Электромагнитные свойства |
Соответствие стандарту IEC61010-4-3, беспроводное частотное электромагнитное поле ≤ 1 В/м |
|
Соответствие стандартам безопасности |
IEC61010-1, кат. III 600 В, Степень загрязнения 2, JJG724-1991 «Методика верификации цифрового омметра постоянного тока», JJG166-1993 «Методика верификации сопротивления постоянного тока», DL/T967-2005 «Методика верификации тестера сопротивления контура и тестера сопротивления переменного тока» |
